在電子電路設計中，鐵氧體磁環因其出色的磁性特性而廣泛應用于抑制高頻噪聲和電磁干擾。本文旨在描述性地研究頻率變化對鐵氧體磁環阻抗性的影響，以便設計人員更好地理解這些產品特性，從而做出更合適的應用選擇。

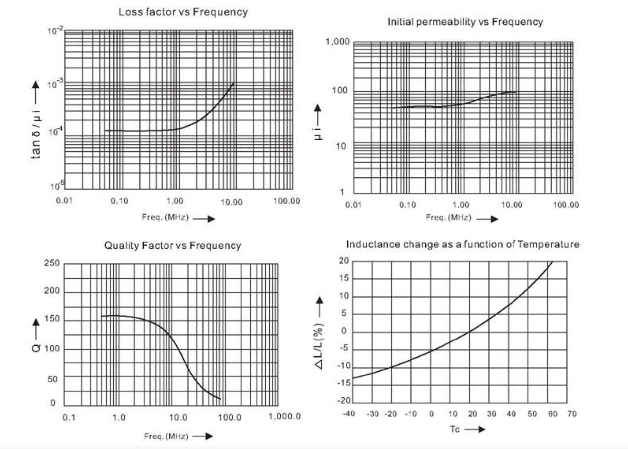

           鐵氧體磁環是一種常用的無源電磁元件，主要由鐵氧體材料構成。鐵氧體的磁導率隨頻率的變化而變化，這個特性直接影響著磁環的阻抗特性。磁環的阻抗由兩部分組成：電感和耗散（或損耗）因素。在不同的工作頻率下，這兩者的比重會發生改變，從而導致磁環阻抗特性的變化。

           在低頻率應用中，磁環的阻抗主要由電感成分決定，其值相對較大，因此它能有效地抑制低頻的電磁干擾。當工作頻率增加時，磁環的磁導率會降低，電感值逐漸減小，同時磁環的耗散特性開始顯著增加，表現為阻抗的實部增大。這種耗散現象主要是由于鐵氧體材料的磁疇在交變磁場作用下的遲滯損耗，以及溫度升高導致的電阻率增加。
           隨著頻率的進一步提高，高頻損耗變得越來越明顯。在這個頻段，磁環的電感作用逐漸弱化，而阻抗中的耗散成分占據主導地位。這種特性使得鐵氧體磁環在高頻范圍內可以作為吸收電磁干擾的有效材料。
           在實際應用中，設計人員需要充分考慮工作頻率對磁環阻抗特性的影響。了解磁環在不同頻率下的特性可以幫助選擇合適的鐵氧體材料與尺寸，以達到期望的濾波和抗干擾效果。總之，鐵氧體磁環的阻抗特性是一個與頻率密切相關的動態參數，仔細考量這一點對于滿足電磁兼容性設計要求至關重要。通過本研究，我們期望能夠提供一份有效的數據支持與參考，以促進鐵氧體磁環在各種電子產品中更加精確和高效的應用。
