特性Characteristics

符號Symbol

單位Unit

BH5

BH7

BH10

BH12

BH15

初始磁導率Initial permeability

μi

10KHz

5500±25%

7000±25%

10000±25%

12000±25%

15000±25%

100KHz

5500±25%

7000±25%

95000±25%

500KHz

4500min

5000min

比損耗因數 Relative loss factor

tanδ/μi

x10－6

＜15(100KHz)

＜7(10KHz)

＜7(10KHz)

＜8(10KHz)

＜10(10KHz)

比溫度系數 Relative temperature coefficient

αur

×10－6/℃

0～1.5（20～60℃）

0～1.5（-30～20℃）0～2（20～55℃）

-0.5～1.5（-30～20℃）-0.5～1.5(20～70℃)

-0.5～1.5(0～70℃)

-1.0～1.5(0～70℃)

飽和磁通密度 （H=1194A/m）Saturation flux density

Bs

mT

25℃

420

400

400

380

360

100℃

剩磁 Remanence (H=1194A/m)

Br

mT

150

90

90

150

140

矯頑力 Coercivity (H=1194A/m)

Hc

A/m

8

10.4

7.2

5

4

減落因數 Disaccommodation factor

DF

×10－6

<3

<3

<2

<2

<2

居里溫度 Curie temperature

Tc

℃

>150

>130

>125

>120

>110

電阻率 Resistivity

р

Ω/m

0.3

0.3

0.15

0.15

0.15

密度 Density

d

kg/m3

4.85×103

4.9×103

4.95×103

4.95×103

4.95×103

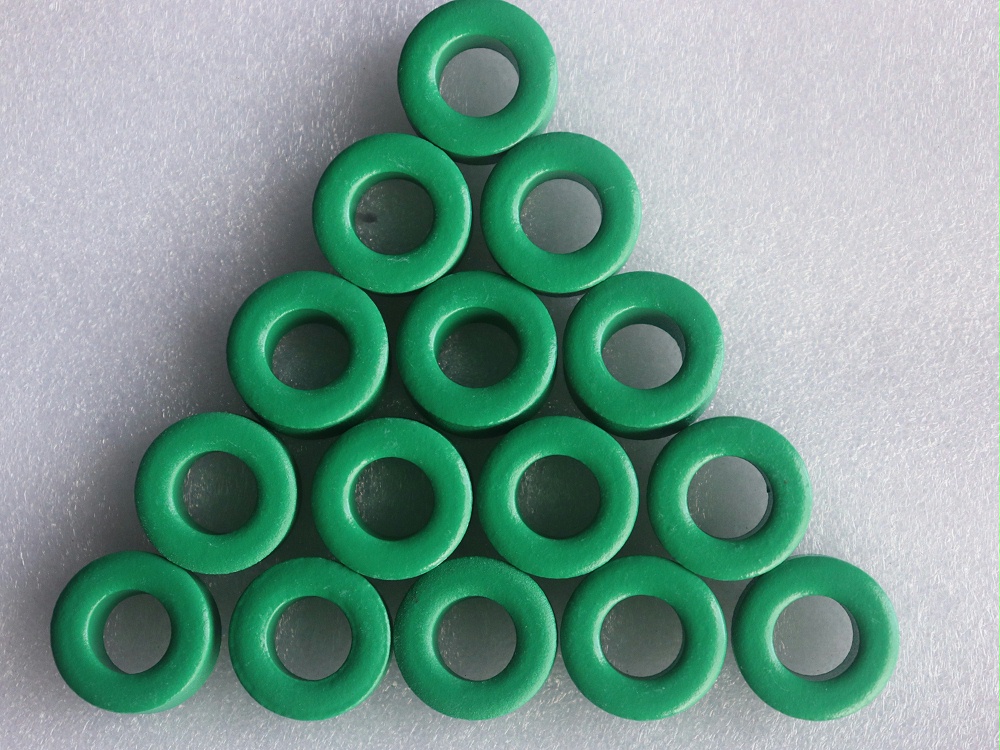

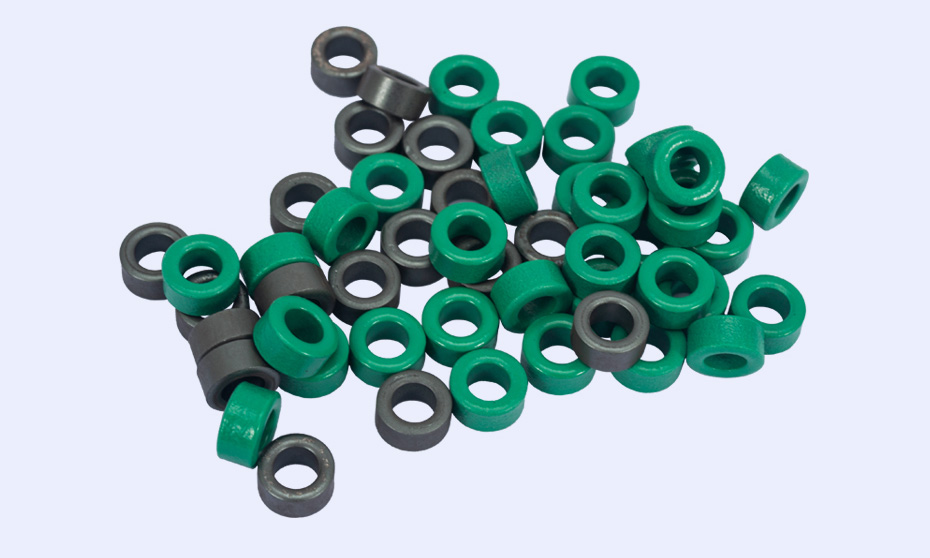

注：高磁導率錳鋅鐵氧材料廣泛應用于抗電磁干擾噪聲濾波器、電感器、寬帶變壓器、各種通訊傳輸設備的傳送系統，以及日常生活的照明變壓器、電子鎮流器、開關電源。國內外對高磁導率錳鋅鐵氧體的研究非常重視，日本TDK公司以及TOKIN公司，荷蘭Philips公司，德國Siemens公司等都能批量生產初始磁導率ui≥10000的MnZn鐵氧體材料。日本TDK公司開發的磁導率ui為13000的M"Zn鐵氧體材料，在100kHz附近起始磁導率的頻率特性比較平穩;而且起始磁導率ui為10000，具有正的溫度系數;并且實現了商品化。目前我公司采用真空快速氮氣保護燒結工藝生產的高磁導率鐵氧體磁環產品達到了初始磁導率ui≥18000，已完全能滿足電子行業抗電磁干擾EMI的需求。
